15 de fevereiro de 2025
Roy

Válvulas de gaveta são essenciais no controle do fluxo de fluidos em tubulações. No entanto, nem todas as válvulas de gaveta são iguais — uma diferença fundamental é se elas usam um mecanismo de haste ascendente ou não ascendente. Entender essa diferença é crucial ao selecionar a válvula certa para sua aplicação.

Neste guia, explicaremos as diferenças entre válvulas de gaveta de haste ascendente e válvulas de gaveta de haste não ascendente, explicando seus mecanismos de trabalho, vantagens, desvantagens e aplicações. Seja você um especialista ou apenas aprendendo sobre válvulas, este guia ajudará você a entender as principais diferenças e fazer a escolha certa.

Válvula de gaveta revestida com flúor

O que são válvulas de gaveta com haste ascendente e sem haste ascendente?

Válvula de gaveta de haste ascendente

Uma válvula de gaveta de haste ascendente tem uma haste que se move para cima e para baixo visivelmente, facilitando a determinação se está aberta ou fechada. As roscas da haste estão localizadas externamente e se deslocam para cima conforme a válvula abre, simplificando a manutenção e reduzindo o desgaste interno.

Como funciona uma válvula de gaveta de haste ascendente?

  • O volante gira, impulsionando a haste e a comporta para cima, criando um caminho de fluxo desobstruído.
  • A válvula abre totalmente quando a haste atinge sua posição mais alta, garantindo queda mínima de pressão.
  • Roscas externas permitem fácil lubrificação, reduzindo o atrito e o desgaste ao longo do tempo.
  • Comumente usado em aplicações industriais que exigem inspeção e manutenção regulares.

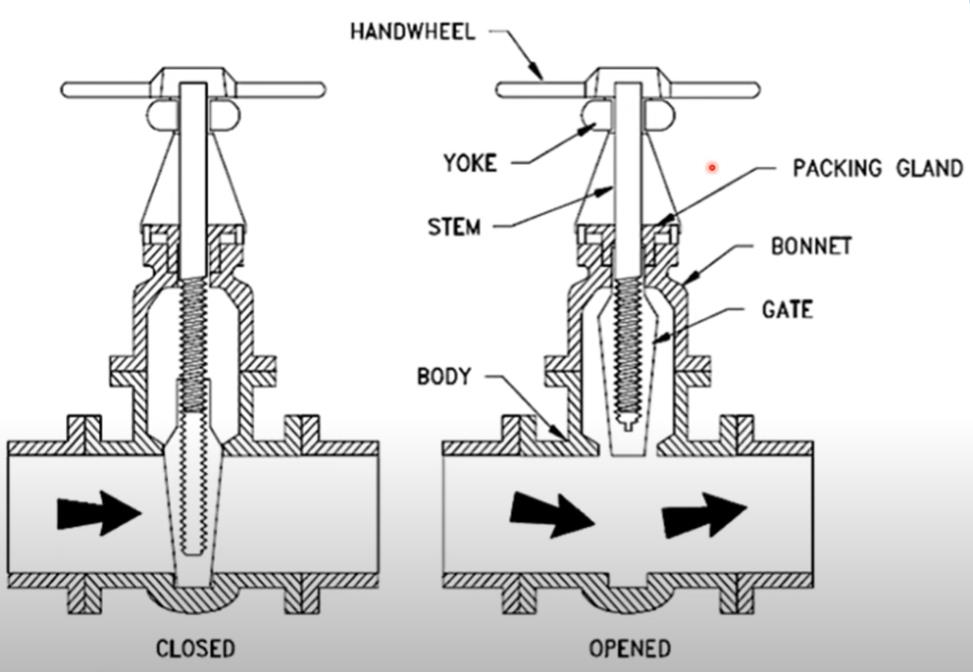

Peças da válvula de gaveta de haste ascendente:

  • Volante (opera a válvula)
  • Haste (visível, movendo-se para cima/baixo)
  • Capô (abriga a haste e fornece vedação)
  • Corpo da válvula (carcaça principal para fluxo de fluido)
  • Portão (disco que se move para controlar o fluxo)
  • Roscas externas (para facilitar a manutenção e reduzir o atrito)

Válvula de gaveta de haste não ascendente

Uma válvula de gaveta de haste não ascendente apresenta um mecanismo interno rosqueado onde a haste gira para mover a gaveta, mas permanece em uma posição fixa. Como o movimento ocorre dentro do corpo da válvula, ela é bem adequada para instalações com espaço vertical limitado, como tubulações subterrâneas ou salas mecânicas compactas.

Como funciona uma válvula de gaveta com haste não ascendente?

  • O volante gira a haste dentro da válvula enquanto a comporta se move para cima e para baixo.
  • A haste permanece em uma altura fixa, tornando-a ideal para espaços confinados ou subterrâneos.
  • Roscas internas exigem mais manutenção, pois ficam expostas a fluidos e possível corrosão.
  • Frequentemente usado em sistemas municipais de água, proteção contra incêndio e outros ambientes com espaço limitado.

O que é uma válvula de gaveta com haste não ascendente?

  • Volante (controla a operação da válvula)
  • Haste de altura fixa (gira apenas, sem movimento vertical)
  • Corpo da válvula (envolve os componentes móveis)
  • Comporta (disco que sobe e desce para controlar o fluxo)
  • Roscas internas (requerem manutenção cuidadosa para evitar corrosão)

Principais diferenças: válvula de gaveta de haste ascendente vs. não ascendente

A tabela a seguir destaca as principais diferenças:

RecursoVálvula de gaveta de haste ascendenteVálvula de gaveta de haste não ascendente
Movimento da HasteMove para cima/baixo externamentePermanece em uma altura fixa
Localização do tópicoExterno (na haste)Interno (dentro do corpo da válvula)
Necessidade de espaçoPrecisa de mais espaço verticalCompacto, ideal para espaços confinados
ManutençãoFácil lubrificação e inspeção visualMais difícil de inspecionar e lubrificar
Risco de corrosãoInferior (roscas externas)Superior (roscas internas expostas ao fluido)
Melhores casos de usoPlantas industriais, instalações acima do soloTubulações subterrâneas, espaços apertados

Vantagens e desvantagens

Válvula de gaveta de haste ascendente

✔ Prós:

  • Fácil de inspecionar visualmente (o status aberto ou fechado é claro).
  • Roscas externas permitem lubrificação e manutenção mais fáceis.
  • Longa vida útil com manutenção adequada.
  • Menos propenso à corrosão interna, pois a haste não está em contato direto com o fluido.

✖ Contras:

  • Requer mais espaço devido ao movimento vertical do caule.
  • A exposição externa do caule pode ser afetada pelas condições ambientais.

Válvula de gaveta de haste não ascendente

✔ Prós:

  • Um design compacto ideal para espaços confinados.
  • O caule protegido reduz a exposição a elementos externos.
  • Econômico para uso subterrâneo e industrial.
  • Menos obstrução em instalações com limitações de altura.

✖ Contras:

  • É mais difícil confirmar visualmente a posição da válvula.
  • Roscas internas são mais suscetíveis à corrosão.
  • Requer manutenção mais frequente para evitar danos à rosca.

Perguntas frequentes

O que é uma válvula de gaveta com haste não ascendente?

Uma válvula de gaveta onde a haste não se move verticalmente, mas gira internamente para controlar a posição da gaveta. Ideal para instalações em espaço limitado.

Como funciona uma válvula de gaveta com haste não ascendente?

O volante gira a haste, movendo o portão para cima ou para baixo sem alterar a altura externa da haste.

Como funciona uma válvula de gaveta de haste ascendente?

O volante levanta a haste e a comporta juntas, fornecendo um indicador visual claro do status da válvula.

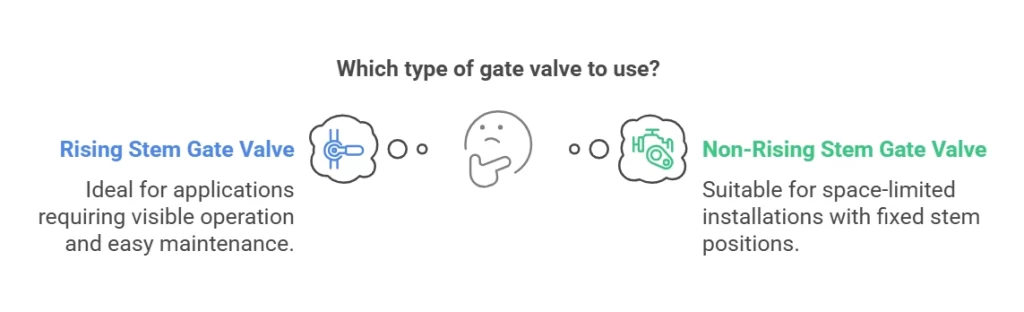

Qual válvula devo escolher?

Escolha uma válvula de haste ascendente para aplicações acima do solo onde visibilidade e fácil manutenção são necessárias. Escolha uma válvula de haste não ascendente para instalações subterrâneas ou com espaço limitado onde um design compacto é essencial.

Conclusão

A escolha entre uma válvula de gaveta de haste ascendente e uma válvula de gaveta de haste não ascendente depende de suas necessidades específicas. Se você precisar de monitoramento visual e manutenção fáceis, use uma haste ascendente. Se economia de espaço e instalação subterrânea forem prioridades, uma haste não ascendente é melhor.

Ainda não tem certeza? Contate-nos hoje para obter orientação especializada sobre como selecionar a válvula de gaveta certa para seu projeto!
