A maior diferença entre válvulas de esfera e borboleta está no design e no mecanismo de controle de fluxo.
UM válvula de esfera usa uma esfera com um furo no centro para controlar o fluxo — proporcionando uma passagem completa e desobstruída quando aberta e uma vedação firme quando fechada.
Em contraste, um válvula borboleta usa um disco giratório que obstrui parcialmente o fluxo mesmo quando totalmente aberto, resultando em uma leve queda de pressão.
Essa diferença no design também afeta suas aplicações: as válvulas de esfera são ideais para situações de alta pressão e fechamento hermético, enquanto as válvulas borboleta são mais compactas e econômicas para sistemas de baixa pressão.
Entender as diferenças entre uma válvula de esfera e uma válvula borboleta é essencial para garantir a escolha certa para suas necessidades.
Este artigo fornece uma comparação abrangente e explora quando usar cada tipo de válvula, bem como as vantagens e desvantagens de ambos.
| Recurso | Válvula de esfera | Válvula borboleta |
| Projeto | Disco esférico para controlar o fluxo | O disco giratório posicionado no centro do tubo |
| Tamanho | Geralmente maior e mais volumoso | Fino e compacto |
| Operação | Rotação de 90 graus para posições totalmente abertas/fechadas | Rotação de 90 graus para controle de fluidos |
| Capacidade de vedação | Fornece fechamento hermético; vazamento mínimo | Vedação moderada; possível vazamento leve |
| Manuseio de pressão | Ideal para aplicações de alta pressão | Adequado para sistemas de baixa a média pressão |
| Controle de fluxo | Capacidade de fluxo total quando totalmente aberto | Obstrução parcial do fluxo quando aberto |
| Custo | Mais caro | Geralmente mais barato |
| Manutenção | Requer manutenção menos frequente | A manutenção pode ser necessária com mais frequência |
| Aplicações comuns | Sistemas de alta pressão, óleo e gás | Distribuição de água, tratamento de águas residuais |
A resposta depende da aplicação específica.
Se você precisa de uma válvula que possa lidar com fluidos de alta pressão, tenha um fechamento hermético e exija manutenção mínima, uma válvula de esfera é uma escolha superior.
No entanto, se você prioriza design compacto e custo-benefício e está operando em ambientes de baixa pressão, uma válvula borboleta pode ser mais adequada.

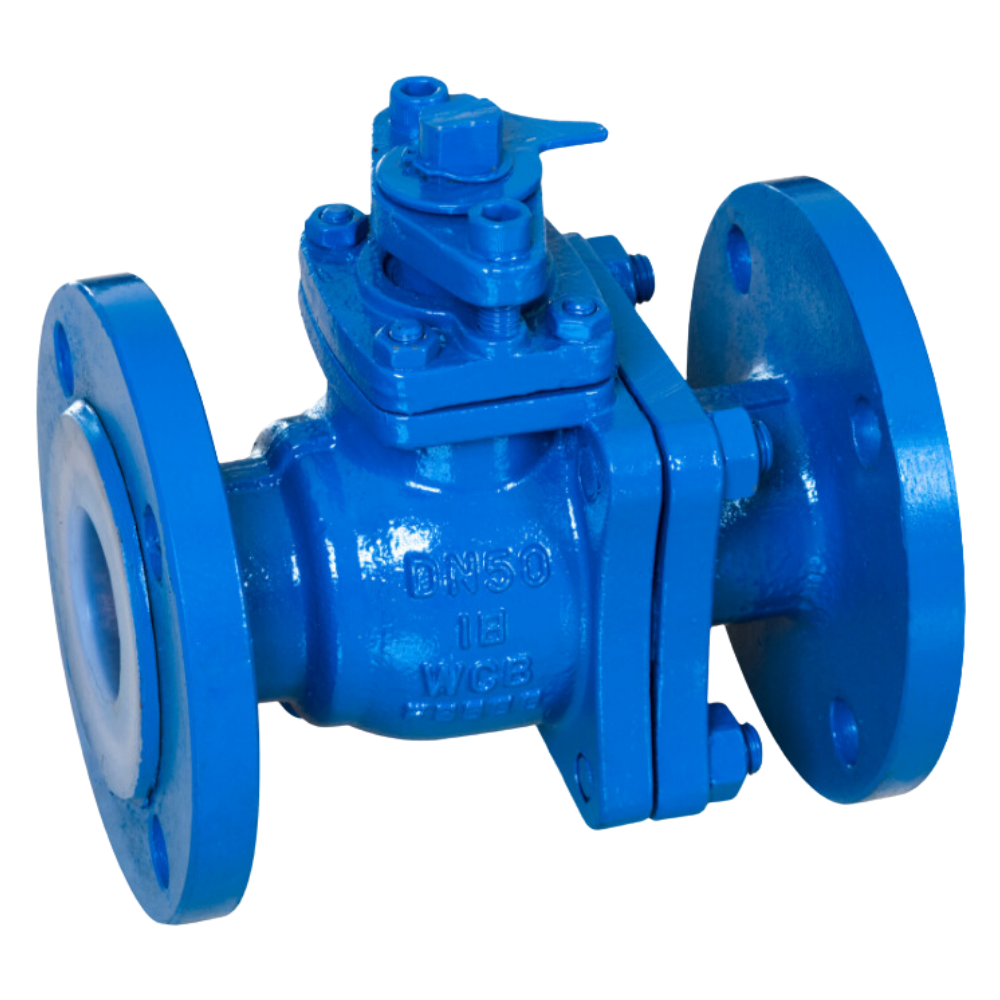

Uma válvula de esfera é uma válvula de um quarto de volta que controla o fluxo de fluido usando uma esfera pivotante, oca e perfurada.
Quando o furo da esfera está alinhado com o fluxo, a válvula está totalmente aberta.
Quando a esfera é girada 90 graus, a válvula é fechada.
As válvulas de esfera são conhecidas por fornecer uma vedação firme com vazamento mínimo, o que as torna uma opção ideal para sistemas que exigem fechamento confiável.
As válvulas de esfera são mais adequadas para aplicações de alta pressão que exigem fechamento hermético.
Eles são comumente usados em indústrias como petróleo e gás, petroquímica e manufatura.
Se o seu sistema requer fluxo total com queda mínima de pressão quando a válvula está aberta, uma válvula de esfera é a melhor escolha.

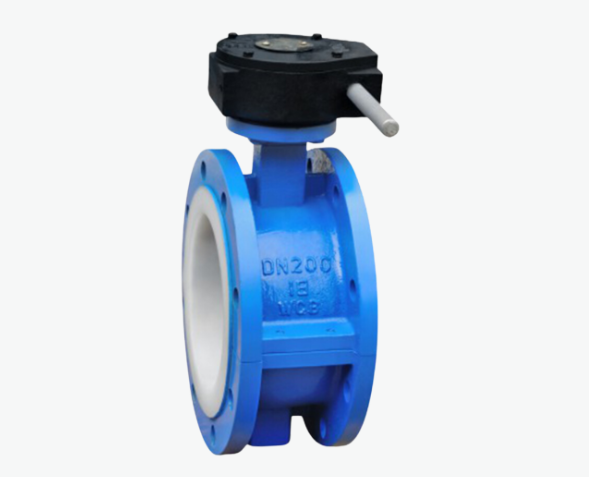

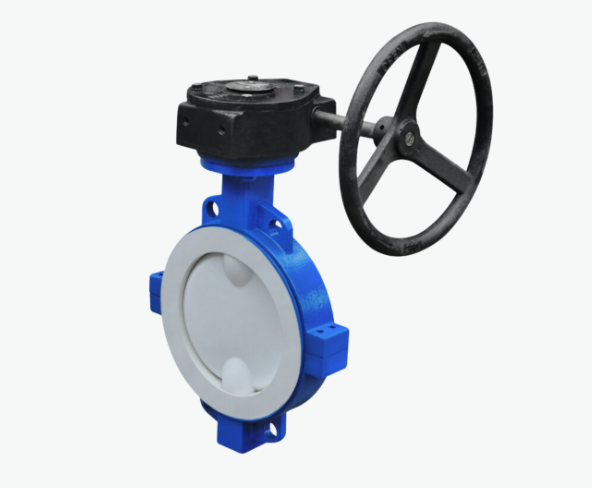

Uma válvula borboleta consiste em um disco ou palheta circular que é montada em um eixo rotativo.
Quando a válvula está fechada, o disco obstrui o fluxo.
Quando aberto, o disco é girado 90 graus para permitir a passagem do fluido.
As válvulas borboleta são mais leves e compactas que as válvulas de esfera, o que as torna mais fáceis de instalar em espaços apertados.
As válvulas borboleta são ideais para aplicações que exigem uma solução econômica para gerenciar fluidos de baixa pressão.
Eles são amplamente utilizados em sistemas de distribuição de água, tratamento de águas residuais e HVAC, onde são necessários controle de fluxo moderado e design compacto.
A principal vantagem de uma válvula borboleta é seu design compacto e construção leve. Isso torna a instalação mais simples, especialmente em espaços confinados.
As válvulas borboleta também são mais acessíveis do que as válvulas de esfera, o que as torna uma escolha popular para sistemas de baixa pressão.
Uma das principais desvantagens das válvulas borboleta é que elas não conseguem fornecer o mesmo fechamento hermético que as válvulas de esfera, o que significa que pode ocorrer algum vazamento.
Além disso, como o disco permanece no caminho do fluxo mesmo quando totalmente aberto, ele pode criar uma pequena queda de pressão no sistema.
As válvulas borboleta são melhores para sistemas que exigem controle de fluxo moderado e operam em pressões baixas a médias.
Eles são frequentemente usados em sistemas de distribuição de água, HVAC e tratamento de águas residuais devido ao seu design compacto e preço acessível.
A vida útil de uma válvula borboleta depende da aplicação específica e das condições operacionais, mas, em geral, elas podem durar entre 5 e 10 anos com manutenção adequada.
Em sistemas bem conservados, eles podem funcionar de forma confiável por um longo período, especialmente em ambientes de baixa pressão.
Sim, as válvulas borboleta obstruem parcialmente o fluxo, mesmo quando totalmente abertas, porque o disco permanece dentro do caminho do fluxo.
Isso cria uma pequena queda de pressão, o que pode não ser ideal para aplicações que exigem fluxo total e irrestrito.
As válvulas borboleta podem vazar devido à vedação inadequada entre o disco e a sede da válvula, o que pode ser causado por desgaste, má manutenção ou danos aos componentes da válvula.
Garantir manutenção adequada e inspeções regulares pode minimizar o risco de vazamento.
A Lianke Valve Co., Ltd, fabricante líder de válvulas fundada em 1982, é especializada em válvulas industriais de alta qualidade, incluindo válvulas de esfera e válvulas borboleta.
Certificada pelos padrões API, CE e ISO, a Lianke oferece uma linha diversificada de produtos projetados para diversas aplicações industriais.
Como um dos principais fabricantes de válvulas borboleta, a Lianke garante a satisfação do cliente por meio de designs inovadores, amplo estoque e distribuição global.
Quer você esteja procurando válvulas de esfera duráveis para sistemas de alta pressão ou válvulas borboleta econômicas para controle de fluidos, a experiência e a abordagem que prioriza o cliente da Lianke a tornam a escolha ideal para soluções de válvulas industriais.
Padrão de design e fabricação: HG/T3704, GB/T12237 API 6D
Diâmetro normal: DN15~DN350 1/2”~14”
Pressão normal: 1,0 MPa 1,6 MPa 150 LB
Faixa de temperatura: FEP:-29℃~120℃, PFA:-29℃~180℃, PTFE:-29℃~150℃
Meio aplicável: Ácido clorídrico, ácido nítrico, ácido fluorídrico, cloro líquido, ácido sulfúrico e água régia.
Material do corpo: WCB CF8 CF3 CF8M CF3M
Recursos:
