15 février 2025
Roy

Les vannes de régulation jouent un rôle essentiel dans les systèmes industriels en régulant le mouvement des fluides ou des gaz. Les deux types essentiels sont les vannes de régulation de pression (PCV) et les vannes de régulation de débit (FCV). Il est essentiel de comprendre la différence entre elles pour garantir l'efficacité, la sécurité du système et des performances optimales.

Quelle est la différence principale ? Une vanne de régulation de pression maintient une pression constante quel que soit le débit, tandis qu'une vanne de régulation de débit régule le débit sans contrôler directement la pression du système. Cependant, le réglage de l'une peut avoir un impact sur l'autre, d'où l'importance de choisir la vanne adaptée à votre système. Dans ce guide, nous vous expliquerons comment fonctionnent ces vannes, en quoi elles sont différentes et comment choisir la bonne.

Que sont Vannes de régulation de pression et de débit?

Vanne de régulation de pression (PCV)

Une vanne de régulation de pression régule la pression du système en s'ouvrant ou en se fermant en réponse aux variations de pression. Elle garantit que la pression en aval reste dans la plage souhaitée, évitant ainsi la surpression et les dommages matériels.

Comment fonctionne une vanne de régulation de pression ?

Une vanne de régulation de pression (PCV) s'appuie sur des transmetteurs de pression (PT) pour surveiller en continu la pression du système. Ces transmetteurs envoient des données en temps réel à un système de contrôle, qui ajuste la position de la vanne à l'aide d'un contrôle de rétroaction en boucle fermée pour maintenir le niveau de pression souhaité. Quelles que soient les fluctuations du débit, le PCV garantit que la pression reste stable, évitant ainsi d'éventuels dommages aux équipements et offrant des performances constantes dans les processus industriels.

Types courants de vannes de régulation de pression :

  • Soupapes de surpression – Empêchez l’accumulation excessive de pression en libérant l’excès de liquide.
  • Vannes de réduction de pression – Maintenir une pression plus basse en aval en limitant le débit.
  • Régulateurs de contre-pression – Contrôler la pression en amont en ajustant la résistance à l’écoulement.

Vanne de régulation de débit (FCV)

Une vanne de régulation de débit régule le volume de fluide ou de gaz traversant un système. Elle garantit le maintien d'un débit défini, indépendamment des variations de pression.

Comment fonctionne une vanne de régulation de débit ?

Une vanne de régulation de débit (FCV) utilise des transmetteurs de débit (FT) pour mesurer la vitesse à laquelle le fluide ou le gaz se déplace dans le système. La vanne ajuste un orifice ou une ouverture pour augmenter ou diminuer le débit, garantissant ainsi le maintien du volume souhaité. En régulant le débit, les FCV contribuent à optimiser la vitesse du processus et à améliorer l'efficacité globale du système, ce qui les rend indispensables dans les applications hydrauliques et pneumatiques.

Types courants de vannes de régulation de débit :

  • Vannes à aiguille – Ajustez le débit avec une aiguille conique à l’intérieur de la vanne.
  • Vannes à boisseau sphérique – Utiliser une bille rotative pour permettre ou restreindre le débit.
  •  Vannes proportionnelles – Régulation du débit en fonction des signaux de commande électroniques.

Principales différences entre les vannes de régulation de pression et de débit

FonctionnalitéVanne de régulation de pression (PCV)Vanne de régulation de débit (FCV)
FonctionRégule la pression, la maintient constanteAjuste le débit, contrôle la vitesse du fluide/gaz
Logique de contrôleUtilise des transmetteurs de pression (TP)Utilise des transmetteurs de débit (FT)
MécanismeS'ouvre/se ferme en fonction des changements de pressionAjuste un orifice pour une régulation précise du débit
Utilisations courantesEmpêche la surpression, assure un fonctionnement stableContrôle la vitesse des actionneurs hydrauliques/pneumatiques
Impact sur le systèmeLa pression reste stable, le débit peut varierLe débit est constant, la pression peut fluctuer

Une vanne de régulation de débit réduit-elle la pression ?

Oui, indirectement. Une vanne de régulation de débit limite la quantité de fluide qui passe, ce qui peut provoquer une chute de pression en aval. Cependant, sa fonction première n'est pas la régulation de la pression.

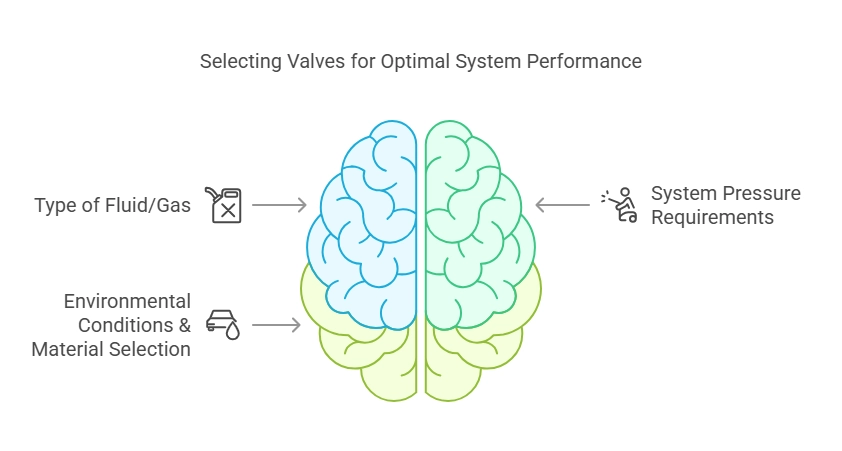

Comment choisir la bonne valve ?

1. Tenez compte du type de fluide/gaz

Pour les applications impliquant des gaz à haute pression, une vanne de régulation de pression (PCV) est le meilleur choix. Ces vannes garantissent que la pression reste stable, évitant ainsi d'endommager les composants du système en raison d'une surpression. En revanche, lorsqu'un contrôle précis du débit du fluide est nécessaire, une vanne de régulation de débit (FCV) est la meilleure option. Les FCV régulent le volume de fluide traversant un système, garantissant des débits constants et améliorant l'efficacité du processus.

2. Évaluer les exigences de pression du système

Dans les systèmes où les fluctuations de pression peuvent endommager l'équipement, les vannes de régulation de pression (PCV) sont essentielles. Elles aident à maintenir un niveau de pression stable, évitant ainsi une contrainte excessive sur les composants sensibles. En revanche, si le maintien d'un débit constant est plus important que le contrôle de la pression, une vanne de régulation de débit (FCV) est le meilleur choix. Les FCV garantissent qu'un volume constant de fluide ou de gaz circule dans le système, optimisant ainsi l'efficacité opérationnelle sans régulation directe de la pression.

3. Conditions environnementales et sélection des matériaux

Pour les systèmes fonctionnant dans des environnements corrosifs, le choix d'une vanne de régulation de pression en acier inoxydable ou à membrane est idéal. Ces matériaux résistent à la dégradation chimique, garantissant ainsi leur durabilité. Dans les applications impliquant des fluides à haute viscosité, une vanne de régulation de débit proportionnelle (FCV) offre un meilleur contrôle, car elle permet des réglages précis du débit adaptés aux fluides plus épais, évitant ainsi le colmatage et maintenant un fonctionnement fluide.

Conseil d'expert :

Si votre système nécessite à la fois une stabilité de pression et une régularité de débit, envisagez d'utiliser une combinaison de vannes de régulation de pression et de débit.

Conclusion

Les vannes de régulation de pression et de débit sont toutes deux essentielles pour maintenir des processus industriels stables et efficaces. Les vannes PCV régulent la pression, garantissant sécurité et fiabilité, tandis que les vannes FCV contrôlent le débit, optimisant l'efficacité. Comprendre leurs différences permet de faire des choix éclairés pour améliorer les performances et la longévité du système.

Découvrez la collection de Lianke Valve, qui propose des solutions durables et précises conçues pour diverses applications industrielles. Visitez Vanne Lianke pour trouver la vanne adaptée à vos besoins spécifiques et améliorer l'efficacité de votre système dès aujourd'hui !

Méta description :

Découvrez la différence entre les vannes de régulation de pression et les vannes de régulation de débit. Découvrez comment les vannes PCV régulent la pression et les vannes FCV contrôlent le débit. Obtenez des conseils pour choisir la vanne adaptée à votre système.
