20 février 2025
Roy

Dans les systèmes industriels, les clapets anti-retour sont essentiels pour empêcher le reflux, protéger l'équipement et maintenir l'efficacité du processus. Cependant, une installation incorrecte peut entraîner une usure prématurée, des fuites ou même une défaillance du système. Pour les ingénieurs, les mécaniciens et les techniciens, il est essentiel de comprendre les nuances techniques de l'installation des clapets anti-retour. Ce guide détaille les considérations clés, étayées par les normes et les données du secteur, pour garantir que vos vannes fonctionnent de manière fiable dans des conditions exigeantes.

ChSoupape de décharge Installation : principes fondamentaux

Les clapets anti-retour sont des dispositifs simples, mais leur efficacité dépend d'une installation précise. Voici ce que vous devez prioriser :

1. Emplacement et accessibilité de la valve

Placez les clapets anti-retour à un endroit où ils sont facilement accessibles pour l'inspection et la maintenance. Par exemple, pour isoler une section de canalisation pendant les réparations, il faut placer les clapets de manière stratégique, idéalement à proximité des pompes, des coudes ou des branches du système. Gamme de produits, les vannes installées trop près des coudes ou des raccords risquent de provoquer des turbulences, ce qui accélère l'usure.

Règle clé:

  • Installer des clapets anti-retour au moins 10 diamètres de tuyaux en aval à partir de pompes, de tés ou d'augmentateurs.
  • Maintenir 5 diamètres de tuyau de tuyau droit après les coudes (Chargeur de soupapes).

Cela minimise le flux turbulent, réduisant ainsi la contrainte sur le disque et le siège de la soupape.

2. Orientation et sens d'écoulement

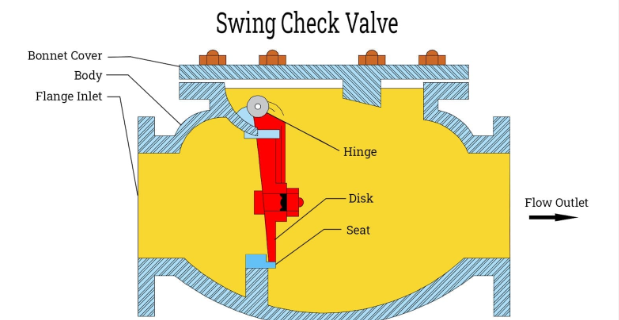

Les clapets anti-retour doivent s'aligner avec le sens d'écoulement du système. Le corps de la vanne comporte généralement une flèche indiquant l'orientation correcte. Les vannes dépendantes de la gravité (par exemple, les clapets anti-retour à battant) nécessitent une installation verticale avec un écoulement ascendant. En revanche, les clapets anti-retour silencieux à ressort fonctionnent dans n'importe quelle orientation, y compris les lignes horizontales (Vanne Milwaukee).

Conseil de pro:Après l'installation, vérifiez que la vanne s'ouvre librement dans le sens du débit. Un disque coincé peut provoquer des pics de pression dangereux.

3. Types de connexion

La méthode de connexion de la vanne a un impact sur la durabilité et la résistance aux fuites. Vous trouverez ci-dessous une comparaison des types courants :

Type de connexionMeilleures applicationsPression nominaleFacilité d'entretien
FiletéSystèmes à basse pression (par exemple, conduites d'eau)Jusqu'à 150 psiSimple, mais sujet aux fuites en cas de serrage excessif
À bridesSystèmes haute pression et haute température150–2500 psiDémontage facile, nécessite un alignement précis
SoudéSystèmes permanents à haute intégrité (par exemple, usines chimiques)2500+ psiPermanent; aucun démontage possible

Source: Gamme de produitsVannes alliées

Les connexions à brides sont idéales pour les systèmes nécessitant un entretien fréquent, tandis que les joints soudés conviennent aux environnements corrosifs ou à haute pression.

Comment installer un clapet anti-retour : instructions étape par étape

Suivez ces étapes pour garantir une installation sécurisée et sans fuite :

Étape 1 : Préparez le système de tuyauterie

  • Nettoyer soigneusement les tuyaux: Les débris ou les particules de rouille peuvent endommager les sièges de soupape. Utilisez de l'air comprimé ou des liquides de rinçage.
  • Inspecter la vanne:Retirez les capuchons de protection et vérifiez que les surfaces d'assise ne sont pas rayées ou contaminées (Vanne Milwaukee).

Étape 2 : Aligner la direction du flux

  • Montez la vanne de manière à ce que la flèche sur son corps pointe dans le sens du flux.
  • Pour une installation verticale, assurez-vous que des vannes à ressort ou à double disque sont utilisées si le débit descend (VérifierTout).

Étape 3 : Sécuriser les connexions

  • Vannes filetées: Entourez les filetages avec du ruban PTFE. Serrez avec une clé, mais évitez de trop serrer, car cela peut fissurer le corps de la vanne.
  • Vannes à brides:Utilisez des joints adaptés à la température et à la pression du système. Serrez les boulons de manière uniforme en étoile pour éviter toute déformation.

Étape 4 : Soutenir la valve

  • Utilisez des supports ou des supports pour supporter le poids de la vanne. Ne soulevez jamais la vanne par son volant ou son actionneur.
  • Assurez-vous que la tuyauterie de sortie est soutenue indépendamment pour éviter les contraintes de flexion (VérifierTout).

Étape 5 : tester le système

  • Augmentez progressivement la pression tout en surveillant les fuites.
  • Vérifiez que la vanne s'ouvre et se ferme en douceur. Pour les vannes à ressort, écoutez les vibrations anormales.

Considérations clés pour des performances optimales

Compatibilité des matériaux

Les matériaux des vannes doivent résister aux propriétés chimiques et à la température du fluide. Par exemple :

  • Laiton ou bronze:Convient à l'eau, à la vapeur et aux gaz non corrosifs.
  • Acier inoxydable:Requis pour les fluides corrosifs (par exemple, les acides) ou les huiles à haute température.

Comparez toujours la pression et la température nominales de la vanne avec les conditions de fonctionnement du système (Tameson).

Tuyauterie d'entrée et de sortie

  • Tuyauterie d'admission:Soyez bref et direct. N'utilisez jamais un tuyau plus petit que la taille d'entrée de la vanne, car cela limite le débit et augmente la vitesse.
  • Tuyauterie de sortie: Assurez-vous qu'il est plus grand ou égal à la taille de sortie de la vanne. Soutenez-le pour éviter qu'il ne s'affaisse, ce qui peut désaligner la vanne (Vannes alliées).

Éviter de trop serrer

Un serrage excessif des raccords filetés peut endommager les filetages ou fissurer le corps de la vanne. Pour les filetages NPT, serrez jusqu'à ce qu'ils soient bien serrés, puis ajoutez 1/4 à 1/2 tour avec une clé.

Erreurs d'installation courantes à éviter

  1. Ignorer les exigences relatives aux tuyaux droits:L'installation d'une vanne trop près d'une pompe ou d'un coude provoque des turbulences, entraînant des bavardages et une défaillance prématurée.
  2. Orientation incorrecte:Une vanne montée à l'arrière bloque complètement le débit. Vérifiez à nouveau le sens de la flèche avant de finaliser.
  3. Faible soutien:Les vannes non supportées sollicitent les connexions, augmentant ainsi les risques de fuite.
  4. Matériaux dépareillés:L’utilisation d’une vanne en laiton dans une conduite de chlore accélère la corrosion.

Conclusion

L'installation correcte d'un clapet anti-retour ne se résume pas à suivre les étapes suivantes : il s'agit de comprendre comment la conception, le placement et les matériaux influent sur les performances à long terme. En respectant les directives relatives aux tuyaux droits, en choisissant le bon type de raccordement et en vérifiant le sens d'écoulement, vous minimiserez les temps d'arrêt et les coûts de maintenance.
