Imagine una planta farmacéutica que mezcla ingredientes delicados o un sistema de tratamiento de agua que regula el caudal con precisión. En estos casos, la precisión y el rendimiento sin contaminación son fundamentales.
Entrar en el válvula de control de diafragma—una válvula altamente confiable diseñada para administrar caudales con precisión manteniendo al mismo tiempo un funcionamiento limpio y sin fugas.
A diferencia de otras válvulas, las válvulas de control de diafragma utilizan una membrana flexible (el diafragma) para controlar el flujo de fluido respondiendo a los cambios de presión. Este diseño único las convierte en la mejor opción para las industrias que requieren esterilidad, durabilidad y un control de flujo preciso.
Pero, ¿cómo funcionan exactamente? Veamos con más detalle su funcionamiento, sus componentes y sus tipos para ver por qué son una parte esencial de muchos sistemas modernos.
Una válvula de control de diafragma es una válvula especializada diseñada para regular, iniciar o detener el flujo de líquidos, gases y lodos.
Utiliza un diafragma flexible como elemento de cierre para aislar o controlar el flujo de fluido a través del cuerpo de la válvula.
Debido a que el diafragma separa físicamente el medio de flujo de otros componentes de la válvula, ofrece una excelente prevención de fugas y un funcionamiento sin contaminación, perfecto para industrias como la farmacéutica, la de procesamiento de alimentos y la de tratamiento de agua.
La función principal de una válvula de control de diafragma es proporcionar:
En esencia, una válvula de control de diafragma funciona manipulando la posición del diafragma dentro del cuerpo de la válvula para regular el flujo. A continuación, se muestra un análisis más detallado del proceso:
La válvula depende de una diferencia de presión a través del diafragma para funcionar. Cuando se aplica presión por encima o por debajo del diafragma, este se mueve hacia arriba (para abrir) o hacia abajo (para cerrar) la válvula.
El diafragma flexible permite posiciones de apertura parcial, lo que permite un control preciso de los caudales de fluido. Esta capacidad de ajuste es clave en aplicaciones que requieren una regulación precisa del caudal.
| Diafragma | La membrana flexible que abre, regula o cierra el paso del flujo. Generalmente está hecha de materiales como caucho, PTFE o EPDM para mayor durabilidad. |
| Solenoide | Controla el movimiento del diafragma, ya sea manualmente (volante) o automáticamente (neumático/eléctrico). |
| Cuerpo de la válvula | La carcasa contiene el paso de flujo y el asiento del diafragma. Los materiales más comunes incluyen acero inoxidable y plástico, según la aplicación. |
| Capó | La parte que encierra el actuador y soporta el movimiento del diafragma. |
| Presa o asiento | Un área elevada (tipo vertedero) o camino plano donde el diafragma se sella para detener el flujo. |

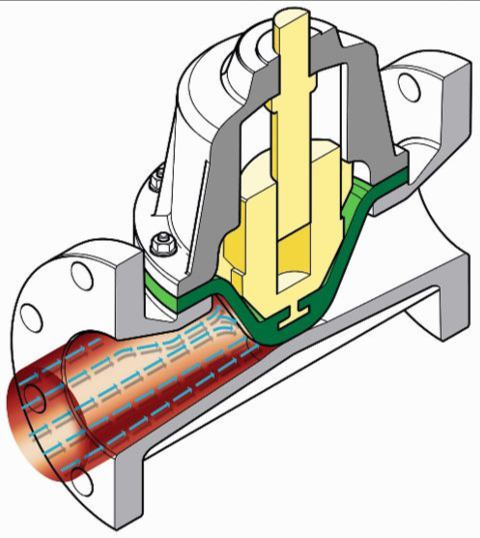

La válvula de diafragma tipo vertedero es el diseño más común. Tiene una superficie elevada (el “vertedero”) donde el diafragma se sella para bloquear el flujo.
A medida que el diafragma se mueve hacia arriba, el flujo se reanuda sobre el vertedero; cuando se mueve hacia abajo, el diafragma presiona contra el vertedero para detener el flujo.
Usos comunesLas válvulas tipo vertedero se utilizan ampliamente en entornos limpios y estériles, como en productos farmacéuticos, procesamiento de alimentos y sistemas de agua.
La válvula de diafragma de paso recto no tiene vertedero elevado, lo que proporciona un camino de flujo sin obstrucciones cuando la válvula está completamente abierta.
El diafragma se mueve completamente hacia abajo sobre un asiento plano, sellando completamente el paso del flujo.
Usos comunes:Estas válvulas se destacan en el manejo de lodos, el tratamiento de aguas residuales y aplicaciones que requieren flujo sin restricciones.
La vida útil de una válvula de control de diafragma depende de factores como las condiciones de operación, el material del diafragma y las prácticas de mantenimiento.
En promedio, un diafragma dura entre 1 y 3 años con un uso regular, pero puede durar más con el cuidado adecuado y aplicaciones menos exigentes.
Paso 1:Inspeccione si hay fugas: Verifique que el diafragma no tenga grietas o desgaste.
Paso 2:Reemplace el diafragma: retire la cubierta, acceda al diafragma y reemplácelo por uno nuevo.
Paso 3:Verifique si hay obstrucciones: limpie cualquier residuo o acumulación en el cuerpo de la válvula.
Paso 4: Pruebe la válvula: después del reensamblaje, pruebe la válvula para garantizar que funcione correctamente y que esté bien sellada.
Las válvulas de control de diafragma son los héroes anónimos de los sistemas de fluidos, ya que ofrecen un control de flujo preciso y una confiabilidad inigualable en industrias que requieren un funcionamiento limpio y a prueba de fugas.
Ya sea para regular el flujo en un entorno farmacéutico estéril o para manipular lodos en sistemas de aguas residuales, su diseño versátil garantiza un rendimiento óptimo.
Al comprender sus principios de funcionamiento, tipos y necesidades de mantenimiento, puede tomar la decisión correcta para su aplicación y garantizar una vida útil más larga.
Con su capacidad para manejar medios corrosivos, regular el flujo de manera eficiente y proporcionar un funcionamiento libre de contaminación, las válvulas de control de diafragma siguen siendo un componente crítico en los sistemas industriales modernos.
